高壓渦街流量計

高壓渦街流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC或鋰電池
  • 訂貨號:GDF810988CNK

高壓渦街流量計產品概述
渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等) 、水和液體(如:水、汽油、酒精、苯類等)的計量和控制。
法蘭標準:GB/T9119-2000和GB/T9113.2-2000法蘭標準和材質也可以根據客戶的具體要求來定。本體材質:304不銹鋼。檢測傳感器材料:316L。
液晶顯示:流里計配備高精度液晶顯示屏,雙排液晶、8位數字顯示,能顯示累積流里、目舜時流里、流速、通訊地址和輸出20mA對應的大流量(可以任意設定)及流向指示。里程比:20: 1。

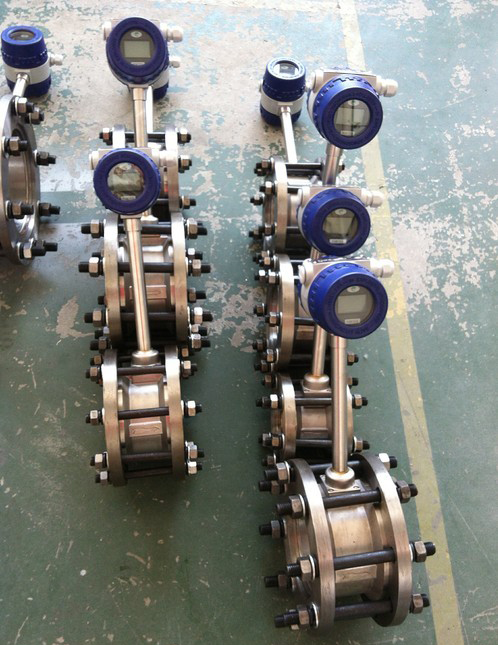

高壓渦街流量計產品圖

高壓渦街流量計工作原理
渦街流量計是根據卡門漩渦原理,用垂直插入流體中的非流線型阻流體產生漩渦分流,當流體繞過非流線型柱體時,由于邊界層不穩定性,使物體分離的漩渦有一定的規律性,當雷諾數較高時,旋渦在柱體的某一側形成并分離時,則另一側就不可能形成旋渦,只有某一側旋渦離開柱體一定距離后,另一側才會可能形成旋渦。于是,隨著流體連續流動,在柱體兩側形成交替、有規律的旋渦列,從而進行檢測,即采用壓電晶體檢測流體通過管道內三角柱時所產生的旋渦頻率,而測量出流體的流量。

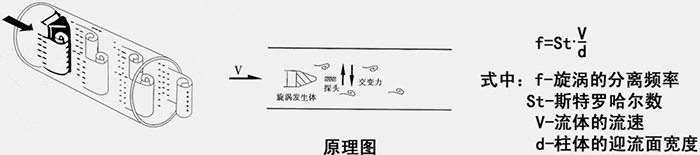

高壓渦街流量計工作原理圖

高壓渦街流量計流量范圍

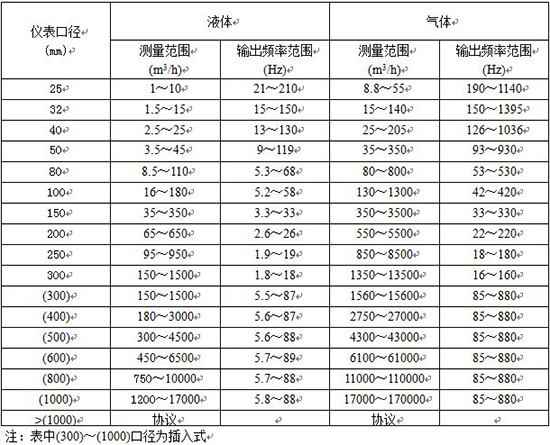

高壓渦街流量計口徑流量范圍表

高壓渦街流量計產品特點
1、無機械可動部件,耐腐蝕,穩定可靠,壽命長,長期運行無須特殊維護;
2、實現了機電一體化,日常的計量過程不需人工值守;
3、工藝安裝條件不苛刻,儀表上、下游直管段可較孔板和渦街流量計大大縮短;
4、系統的測量準確度能夠滿足目前的貿易計量要求(≤1.5%);
5、表體中同時集成溫壓補償補償功能,可測量流體的標準體積流量或標準質量流量。
6、采用全智能化、數字化電路設計,可自動補償被測流體密度或標況體積計算。
7、全新的數字濾波和修正功能使流量測量更加精準可靠。
8、采用鋰電池供電型無需外接電源既可連續工作兩年以上。
高壓渦街流量計現場安裝使用圖


高壓渦街流量計基本參數
1.測量介質:液體、氣體、飽和蒸汽、過熱蒸汽。
2.精度等級:液體±1.0%,氣體(蒸汽) ±1.5%,插入式±2.5%。
3.工作壓力:1.6MPa,2.5MPa,4.0MPa,6.4MPa。
4.介質溫度:普通型-40~150℃ 中溫型-40~250℃ 高溫型-40~350℃。
5.輸出信號:三線電壓脈沖,低電平0~1V,高電平 > 4V,占空比50%; 二線制標準電流4~20mA;三線制標準電流0~10mA。
6.工作環境:-35℃~+60℃,濕度≤95%RH。
7.工作電源:DC12V;DC24V。
8.殼體材料:碳鋼、不銹鋼。
9.防爆類型:本安型 ExibIICT6。

高壓渦街流量計的配線設計
一. 輸出頻率信號的三線制流量計配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電,一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。傳感器端子接線見圖
高壓渦街流量計脈沖信號輸出接線圖
二.輸出標準4~20mA電流信號的兩線制流量計配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電,一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。變送器端子接線見圖
高壓渦街流量計4-20mA電流信號輸出接線圖
三.帶RS-485通訊接口功能的流量計配線設計
帶RS-485通訊功能的流量計采用DC24V電源供電,與其它設備之間采用四線制傳輸方式。儀表端子接線見圖
高壓渦街流量計RS485通訊信號輸出接線圖
四.防暴型渦街流量儀表配線設計
LUGB/E三線制脈沖輸出型渦街流量儀表與LB978齊納安全柵相連、LUGB/E兩線制標準4~20mA電流輸出型渦街流量儀表與LB987S齊納安全柵相連可構成本質安全型防爆系統,產品防爆標志為Ex ia Ⅱ CT2-T5。本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖
防爆高壓渦街流量計三線制脈沖輸出型接線圖
防爆高壓渦街流量計4-20mA電流輸出型接線圖
注意事項:
(1)防爆型傳感器和變送器安裝于危險場所,安全柵、顯示儀表、供電電源,計算機等關聯設備必須安裝在安全場所。
(2)傳感器和變送器應有可靠接地,防爆地線不得與強電系統保護接地共用。

高壓渦街流量計的安裝外形尺寸

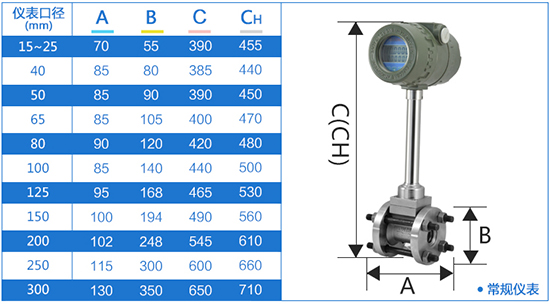

管道式高壓渦街流量計外形尺寸表

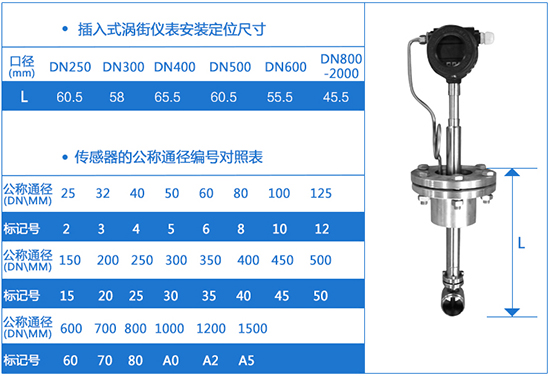

插入式高壓渦街流量計外形尺寸表


高壓渦街流量計選型

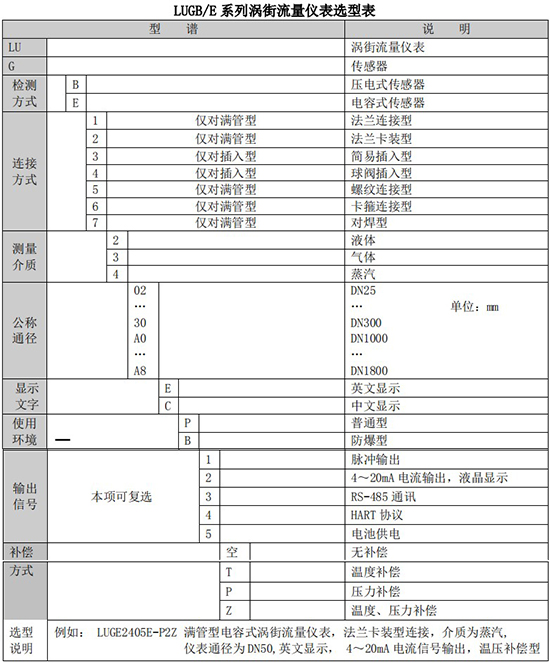

高壓渦街流量計規格選型表


高壓渦街流量計安裝注意事項
1、流量計只能單向測量,裝置時留意保證介質流量方向與流量計箭頭所示方向必須要一致。
2、流量計*佳裝置方式為豎直裝置,介質自下而上經過流量計。將流量計裝置在豎直管道上,流量方向為自下向上。
3、程度裝置時,必需將流量計裝在整個系統的高壓區,并保證相應的出口壓力;不要裝置在管路的*高點,因*高點常常氣體積聚,管道非滿,出口不可直接放空。
4、測高溫流體時,盡量采用豎直裝置方式;若不得不程度裝置,請將流量計的變送器局部豎直向下,或程度側裝,防止溫渡過高;留意裝置位置處空氣活動或通風良好。
5、直管段請求:至少保證流量計前15倍管徑,流量計后5倍管徑。如流量計前有彎頭,縮進,擴展等干擾源,則需保證流量計前30-40倍的管徑,流量計后6倍管徑。流量計應裝置于調理閥,壓力或溫度傳感器的上游。
6、裝置時留意管道口徑應略大于或等于儀表的內徑。
7、運用密封圈時,留意密封圈內徑應略大于或等于儀表的內徑,密封圈中心位于管道中心。
高壓渦街流量計管道安裝要求示意圖

高壓渦街流量計正確安裝方式圖
