高溫渦街流量計

高溫渦街流量計

  • 品*:JKM/凱銘儀表
  • 型號:JKM-LUGB
  • 測量范圍:5-11000m3/h
  • 精度等級:1.5級、1.0級
  • 公稱通徑:DN20~DN1200
  • 適用介質:氣體、液體、蒸汽
  • 工作壓力:1.6MPa~10MPa
  • 工作溫度:-80℃~450℃
  • 供電方式:24VDC或鋰電池
  • 訂貨號:SCB311630IWZ

高溫渦街流量計產品概述
渦街流量計采用卡門渦街原理制造,具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小等優點,可測量工況體積流量或標準體積流量(一體化智能溫度、壓力補償),根據用戶需要,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響,可附帶脈沖或4~20mADC電流輸出功能。無可動機械零件,因此可靠性高,維護量小。采用壓電應力式傳感器,儀表參數能長期穩定。

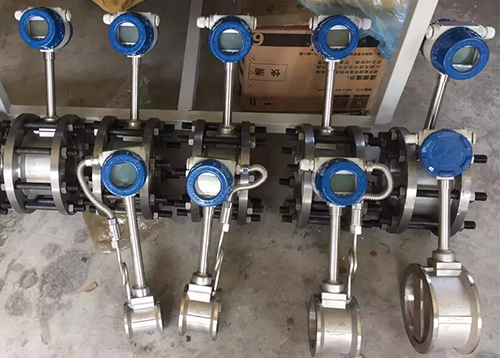

高溫渦街流量計產品圖


高溫渦街流量計工作原理
在流體管道中,垂直插入一個柱形阻擋物,在其后部(相對于流體流向)兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列,我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體實驗證明,在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而,只要檢測出旋渦分離的頻率,即可計算出管道內流體的流速或流量。渦街流量計即是根據這一原理制造。

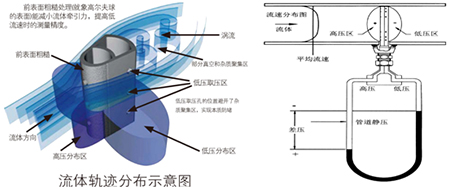

高溫渦街流量計工作原理圖


高溫渦街流量計產品特點
1、雙排液晶同時顯示累計流量和瞬時流量;
2、內部鋰電池供電,無需外部電源;
3、微功耗設計,兩節+3v鋰電池可連續工作一年半以上;
4、傳感器內無可動部件,結構簡單而牢固,壓損小、維擴量小、使用壽命長。
5、精度等級:液體,指示值的±1.0%;氣體,指示值的±1.0%;蒸汽,指示值的±1.5%。
6、輸出信號:a.oc門脈沖輸出; b.電流4-20ma(兩線制/三線制)。
7、電源電壓:+24vdc(需要信號輸出時提供)。
8、介質溫度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;

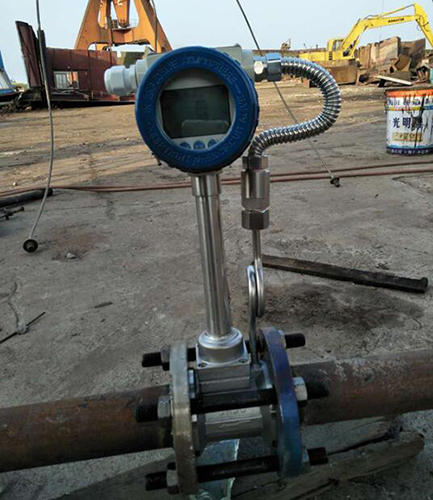

高溫渦街流量計現場安裝使用圖


高溫渦街流量計流量范圍

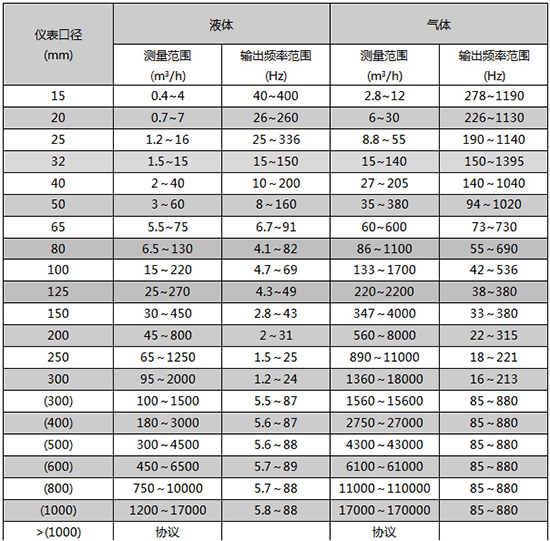

高溫渦街流量計口徑流量范圍表

高溫渦街流量計基本參數
1、測量介質:氣體、液體、蒸汽
2、連接方式:法蘭卡裝式、法蘭式、插入式
3、口徑規格:法蘭卡裝式口徑選擇 25,32,50,80,100
4、法蘭連接式口徑選擇:100,150,200
5、流量測量范圍:正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s;液體0.5~7m/s;
6、測量精度:1.0級 1.5級
7、被測介質溫度:常溫-25℃~100℃,高溫-25℃~150℃ -25℃~250℃
8、輸出信號:脈沖電壓輸出信號 高電平8~10V 低電平0.7~1.3V
9、脈沖占空比約50%,傳輸距離為100m
10、脈沖電流遠傳信號:4~20 mA,傳輸距離為1000m
11、儀表使用環境 溫度:-25℃~+55℃ 濕度:5~90% RH50℃
12、材質:不銹鋼, 鋁合金
13、電源:DC24V或鋰電池3.6V
14、防爆等級:本安型iaIIbT3-T6,
15、防護等級:IP65

高溫渦街流量計的配線設計
一. 輸出頻率信號的三線制渦街流量計配線設計
輸出頻率信號的三線制流量傳感器采用DC24V或DC12V電源供電,一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。傳感器端子接線見圖

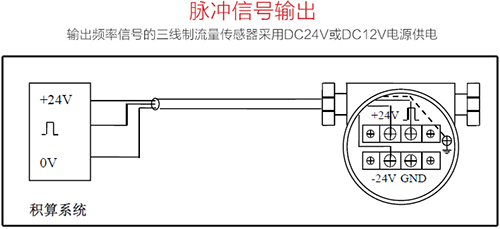

高溫渦街流量計脈沖信號輸出接線圖
二.輸出標準4~20mA電流信號的兩線制渦街流量計配線設計
輸出標準4~20mA電流信號的兩線制變送器采用DC24V電源供電,一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連,屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求,另外屏蔽電纜線要與其它強功率電力線分離,不能平行走線。變送器端子接線見圖

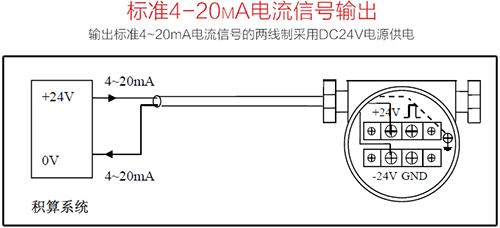

高溫渦街流量計4-20mA電流信號輸出接線圖
三.帶RS-485通訊接口功能的渦街流量計配線設計
帶RS-485通訊功能的渦街流量計采用DC24V電源供電,與其它設備之間采用四線制傳輸方式。儀表端子接線見圖

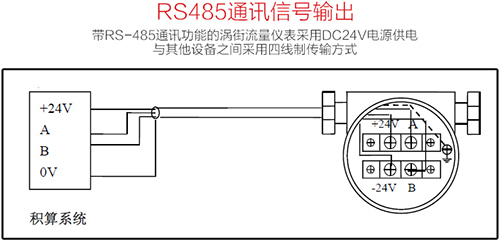

高溫渦街流量計RS485通訊信號輸出接線圖

高溫渦街流量計對直管段的安裝要求
傳感器對安裝點的上下游直管段有一定要求,否則會影響測量精度。
若傳感器安裝點的上游有>15°漸縮管,傳感器上游應有不小于15D的等徑直管段,下游應有不小于5D的等徑直管段。
高溫渦街流量計直管段安裝要求示意圖一
若傳感器安裝點的上游有>15°漸擴管,傳感器上游應有不小于18D的等徑直管段,下游應有不小于5D的等徑直管段。
高溫渦街流量計直管段安裝要求示意圖二
若傳感器安裝點的上游有90°彎并沒有或T形接頭,傳感器上游應有不小于20D的等徑直管段,下游應有不小于5D的等徑直管段。
高溫渦街流量計直管段安裝要求示意圖三
若傳感器安裝點的上游在同一平面上有二個90°彎頭,傳感器上游應有不小于25D的等徑直管段,下游應有不小于5D的等徑直管段。
高溫渦街流量計直管段安裝要求示意圖四
若傳感器安裝點的上游在不同平面上有二個90°彎頭,傳感器上游應有不小于40D的等徑直管段,下游應有不小于5D的等徑直管段。
高溫渦街流量計直管段安裝要求示意圖五
流量調節閥或壓力調節閥盡量安裝在傳感器的下游5D以遠處,若必須安裝在傳感器的上游,傳感器上游應有不小于50D的等徑直管段,下游應有不小于5D的等徑直管段。
高溫渦街流量計直管段安裝要求示意圖六


高溫渦街流量計選型

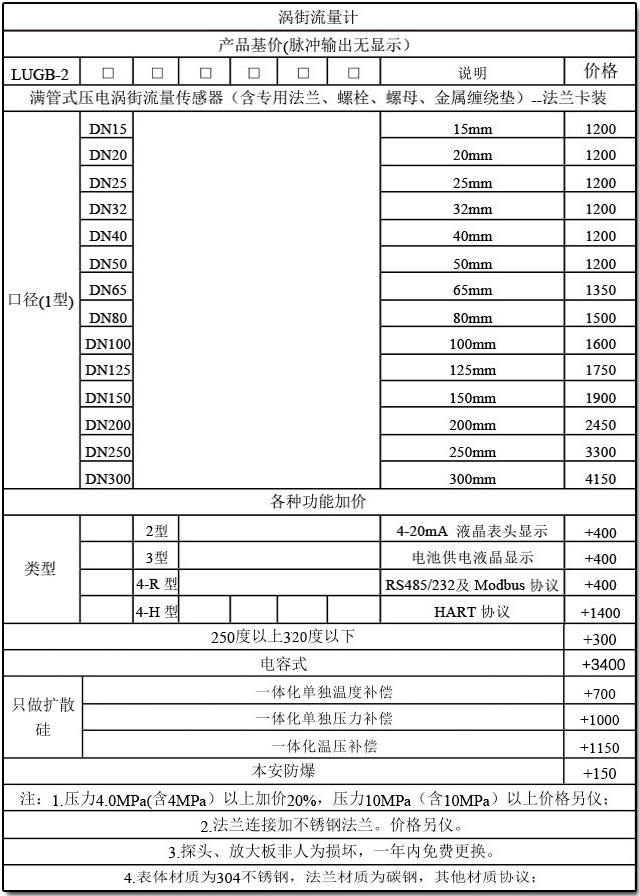

高溫渦街流量計規格選型表
