超聲波液位計結構組成簡述

超聲波液位計的探頭是產生超聲波和接收其回波的一種傳感器,由于其能將電能轉換成聲能,也能將聲能轉換成電能,所以又稱為換能器。


超聲波是由高頻電脈沖激勵超聲探頭而產生的,反射回來的超聲能量又被探頭轉換為電壓信號。


超聲波液位計探頭里的壓電陶瓷具有壓電效應,實現電聲能量*常用的方法就是利用超聲波探頭加以實現。


為更好地理解超聲波液位計的探頭,本文擬就超聲波液位計探頭的組成結構介紹如下:


一、超聲波液位計探頭結構及作用

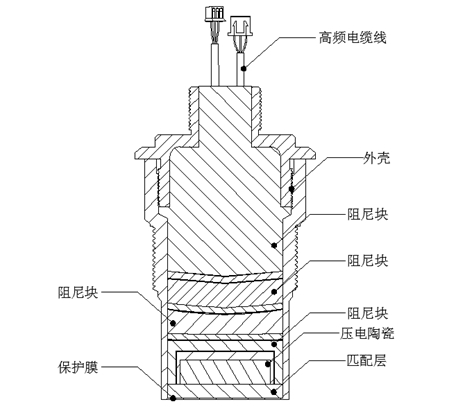

如上圖所示,超聲波液位計探頭的結構主要由壓電陶瓷、高頻電纜線、匹配層、阻尼塊、外殼、保護膜等部分組成。


1.壓電陶瓷

壓電陶瓷是探頭的核心元件,它的作用是發射和接收超聲波,其性能好壞直接影響到探頭的質量。

陶瓷兩面敷有作為電*的銀層,目的是使供給陶瓷片的電壓均勻。陶瓷片上電*接火線引至電路,底面則接地線口與電路的公共點相接以便形成回路。


2.高頻電纜線

超聲波液位計的探頭需要通過高頻電纜線與超聲波驅動電路板進行連接,這種專用的高頻電纜線具有屏蔽外部各種干擾噪聲等對超聲波液位計探頭的驅動脈沖和回波信號干擾的作用。


3.匹配層

超聲波液位計探頭的匹配層能夠在探頭與工作負載之間起到匹配聲阻抗的作用,可以有效拓寬探頭的工作頻帶,進一步提高超聲波液位計的分辨率和工作適應能力。


4.阻尼塊

阻尼塊由一些阻尼材料配置而成,粘附在壓電陶瓷后面,主要起到吸收壓電陶瓷背面的超聲波,以減少噪聲的作用?! ?/p>


5.外殼

探頭的外殼體由塑料制成,主要有固定和保護整個探頭元件的作用。


6.保護膜

保護膜必須滿足耐磨性能好、強度高、材質聲衰減小、透聲性能好、厚度合適的要求,以達到保護壓電陶瓷和電*,防止磨損和碰壞的作用。
