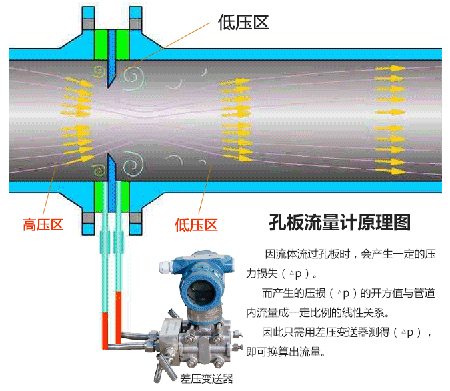

dn50孔板流量計是工業儀表中歷史*為悠久，應用*為廣泛的流量測量儀表，其結構簡單，制作方便，安裝，使用，維護等簡單易懂?？煽啃?高。只需按照**標準進行計算，加工，基本無需實流標定，就可直接獲得較高的測量精度。近年來流量計的種類愈加繁多，但是dn50孔板流量計仍能保持一定的市場份額?？杀砻鱠n50孔板流量計的不可替代性。dn50孔板流量計測得初始值為差壓值，經開方后與流體流量成正比。dn50孔板流量計流量測量范圍受差壓值，流出系數，雷諾數等多方因素的影響，使得dn50孔板流量計量程比很難有所增加，以下就簡單分析dn50孔板流量計量程比受限的主要原因。

dn50孔板流量計量程比多為5:1，*多不超過10:1，其制約因素*一個就是差壓變送器的量程。差壓變送器是dn50孔板流量計*為精密的組成部件。差壓變送器的量程以及測量精度直接決定了dn50孔板流量計的的測量精度以及測量范圍?？装辶髁坑?jì)算公式中，差壓值與流量的平方是正比關系。由此可見若使用流量為滿量程的30%時，差壓值處于差壓變送器滿度量程的9%。若用用流量為滿度流量的20%時，則差壓值差壓差壓變送器滿度量程的4%。根據gb/t1624-93中不確定計算方式可知當現場使用流量小于滿度流量的10%時，不確定度過大。因此廠家建議dn50孔板流量計量程比不宜超過10:1；*二個制約因素為流出系數的制約?，F(xiàn)有的孔板流量計算公式中將流出系數作為常數來對待，但是在一定安裝條件下，流出系數是隨著雷諾數的變化而變化的，因此在實際制作過程中常見一般會增大孔板的差壓值和提高流量計的下限值來降低流出系數對dn50孔板流量計測量的影響。該方式使得dn50孔板流量計的量程比更難有所增加。其三為可膨脹系數的制約。膨脹系數是對流體經過節流件由于密度變化引起流出系數變化的修正。常用流量條件下，膨脹系數接近于1，若現場使用流量偏離常用流量過多，會引起附加誤差。該點也是限制dn50孔板流量計量程比的主要原因。
